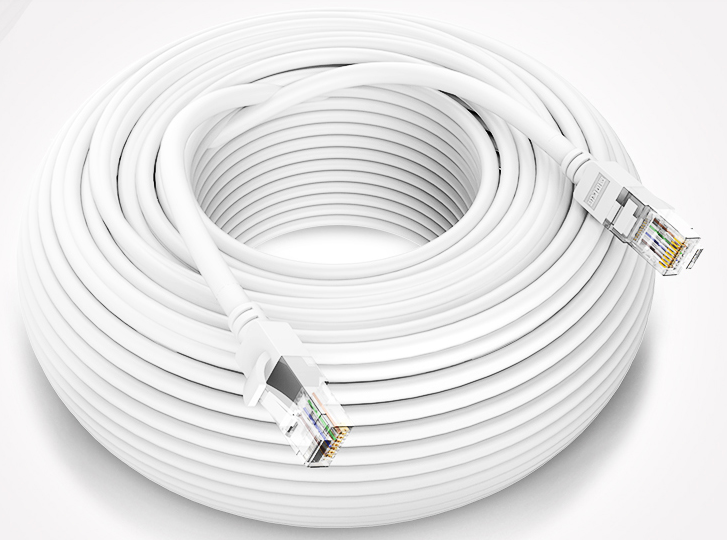

一、網線

   網線也就是雙絞線,根據不同規格的網線有不同的傳輸距離。網線在傳輸網絡信號,如果超出了網線本身可以承受的距離,信號就會衰減,嚴重時,網絡信號會中斷。

   五類,六類都是100米 ,正規無氧銅6類線可以達到120米左右,如果要加大傳輸距離,在兩段雙絞線之間可安裝中繼器,最多可安裝4個中繼器。如安裝4個中繼器連接5個網段,則最大傳輸距離可達500m。





二、光纖

 網線的傳輸距離有限,并不能解決遠距離數據傳輸,那么對于遠距離傳輸可以使用光纖。

 光纖分為多模與單模,多模傳輸的距離比網線遠,但又比單模短。

 在10mbps及100mbps的以太網中,多模光纖最長可支持2000米的傳輸距離;

 而于1GbpS千兆網中,多模光纖最高可支持550米的傳輸距離;

 所以多模現在用的比較少了。

   單模光纖相比于多模光纖可支持更長傳輸距離,在100Mbps的以太網以至1G千兆網,單模光纖都可支持超過5000m的傳輸距離。

   單模光模塊中使用的器件是多模光模塊的兩倍,所以單模光模塊的總體成本要高于多模光模塊;單模光模塊的傳輸距離可達150至200km。

   所以對于遠距離傳輸可以用光纖來解決,類如遠程監控項目。

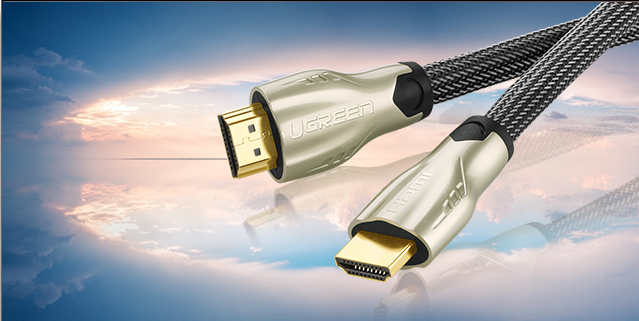

三、HDMI線

   HDMI高清晰度多媒體接口,一般高清顯示器上用,可以連接hdmi顯示器跟顯示器,現在很多網絡盒子也可以通過連接線連接電視,傳遞音頻視頻信號。

一般的HDMI信號傳輸30米以下,那么對于質量一般的線材大約傳輸的最大距離15米左右。


那么HDMI遠距離如何傳輸呢?

1、可以使用轉換延長器

 HDMI信號不經過其他設備(傳輸120米)

 HDMI信號一般無法直接用HDMI線材傳輸到30米以上,市場上也幾乎沒有30米以上的HDMI成品線。

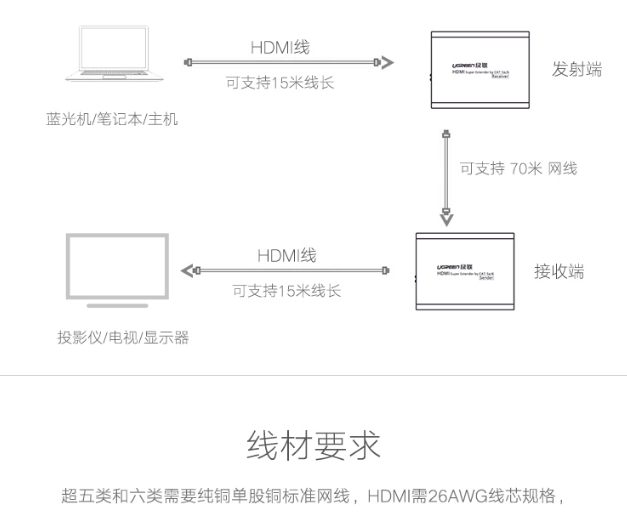

   這種情況下如果只是單純的傳輸HDMI信號到顯示設備上,HDMI信號不經過其他設備的話,我們可以采用網線延長信號的方法,用HDMI網線延長器來將信號延長,HDMI網線延長器分為發送端(HDMI輸入,網線輸出)和接收端(網線輸入,HDMI輸出),可以延長100米(5類網線)120米(6類網線)

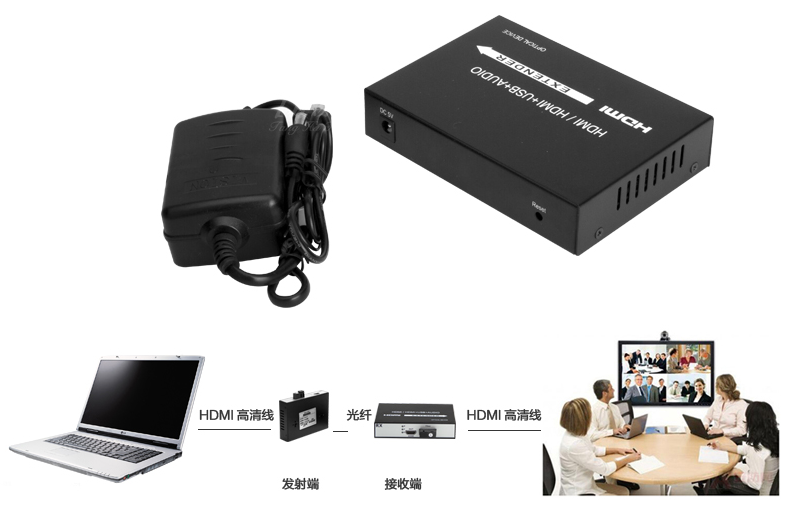

2、當然如果需要傳輸更遠,也可以使用HDMI光纖延長器。

關于HDMI延長的方式有很多,也可以使用HDMI光纖線,可以根據實際情況使用。

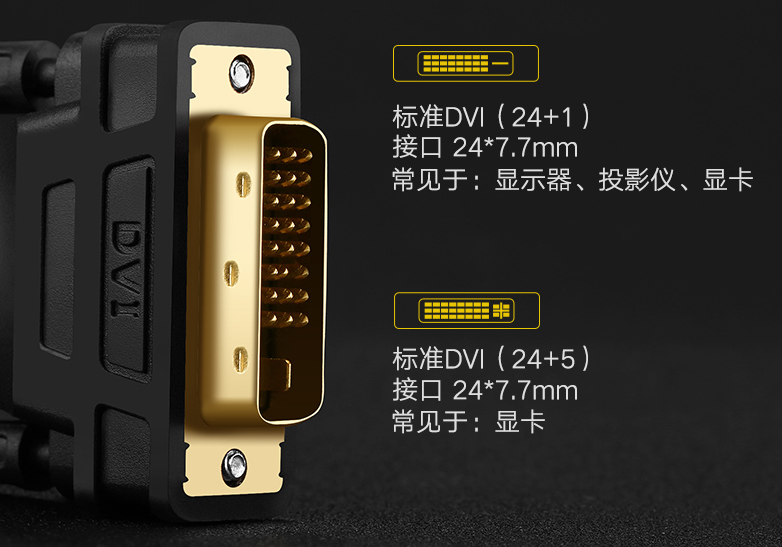

四、DVI

   DVI為數字視頻接口,一般的DVI線只能有效傳輸信號5米左右,超過5米就會產生信號的衰減。這個缺點極大地限制了DVI設備的普及和應用。

 DVI-D只能接收數字信號;DVI-I能同時接收數字信號和模擬信號,傳輸距離短 ,為7-15M。

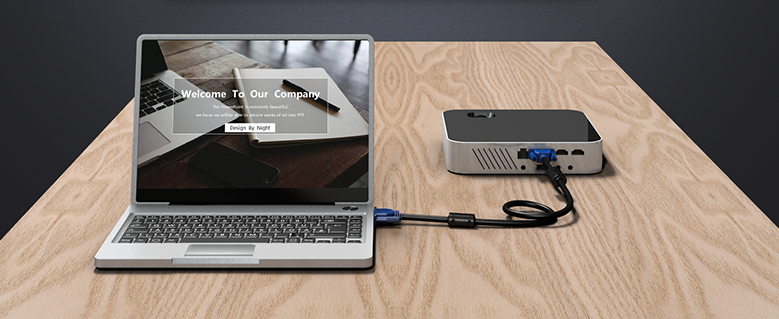

五、VGA線

   VGA線傳輸的是模擬信號,是連接電腦顯卡與顯示器或電視機連接,并以此進行信息傳輸的一種數據傳輸線。它負責向顯示器輸出相應的圖像信號,是電腦與顯示器之間的橋梁。在彩色顯示器領域得到了廣泛的應用,但易衰減,傳輸距離短,易受干擾。但它的傳輸距離比HDMI與DVI要強點,其3+4/6VGA的傳輸距離是20-40M。



六、RS232與RS485

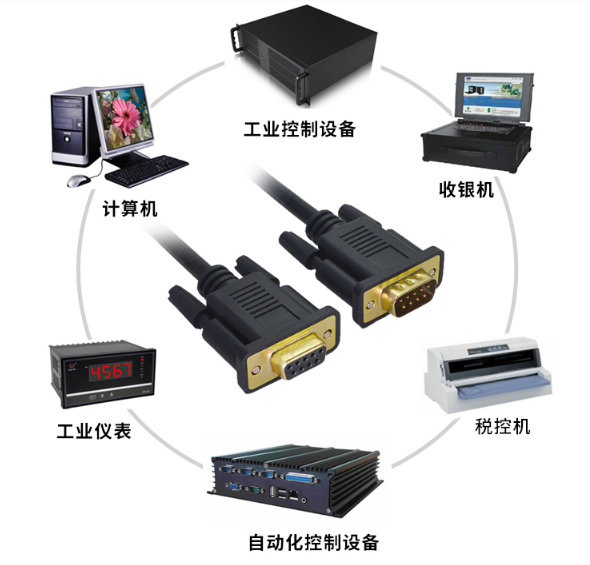

1、RS232:

 RS232傳輸距離有限,最大傳輸距離標準值為15米,且只能點對點通訊,最大傳輸速率最大為20kB/s



2、RS485:

 RS485最大無線傳輸距離為1219米。最大傳輸速率為10Mbps,在100Kb/S的傳輸速率下,才可以達到最大的通信距離。

 采用阻抗匹配、低衰減的專用電纜可以達到1800米!

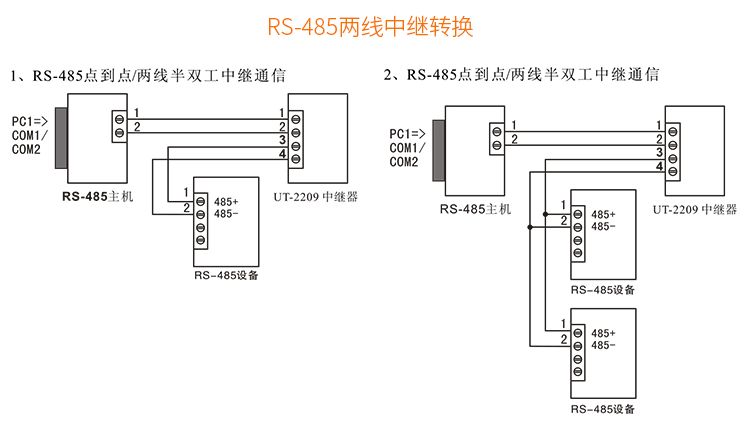

超過1200米,可加中繼器(最多8只),這樣傳輸距離接近10Km

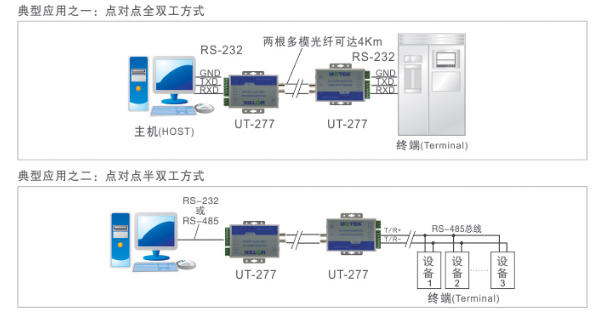

 也可以根據現場需要可以加裝光纖轉換器。

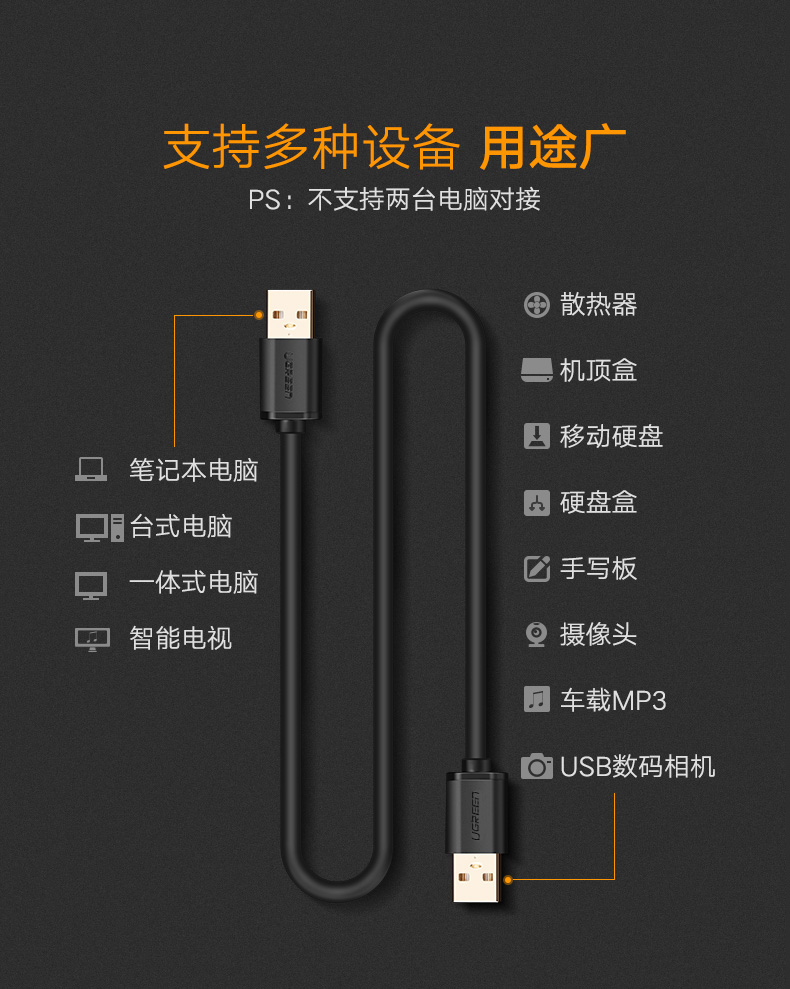

七、usb線

   usb(通用串行總線)的縮寫,是一個外部總線標準,用于規范電腦與外部設備的連接和通訊。是應用在PC領域的接口技術。USB接口支持設備的即插即用和熱插拔功能。

   USB協議規定的有效距離是5米,可以使用更長的USB延長線,線材的質量要好。   劣質USB延長線到不了5米。





當然usb線要想長距離傳輸,也是可以使用延長器的。
