在建筑工程項目的設計中,設計院方面的設計經常采用VRV空調系統,究竟什么是VRV空調?有哪些優點?
一、VRV空調系統簡介
VRV空調系統全稱為VariableRefrigerantVolume系統,即變制冷劑流量系統。系統結構上類似于分體式空調機組,采用一臺室外機對應一組室內機(一般可達16臺)。控制技術上采用變頻控制方式,按室內機開啟的數量控制室外機內的旋渦式壓縮機轉速,進行制冷劑流量的控制。
VRV空調系統與全空氣系統,全水系統、空氣—水系統相比,更能滿足用戶個性化的使用要求,設備占用的建筑空間比較小,而且更節能。正是由于這些特點,其更適合那些需經常獨立加班使用的辦公樓建筑工程項目。
VRV空調系統的設計包含兩個部分:空調設備選型及空調管路設計;空調系統控制設計,前一部分內容由設計院的暖通工程師設計,后一部分內容通常由提供全套產品的系統工程承包商配套設計。
二、VRV空調系統的控制方式
1、VRV空調系統的常規控制
此控制方式相對簡單,每一臺室外機對應若干臺(通常最大約為66臺)室內機,各組VRV空調系統均獨立運行控制,就地遙控器設置可按工程實現情況采用一個遙控器對應一臺室內機,或一個遙控器對應若干臺室內機,是一種比較經濟實用的控制方式。
該控制方式均為末端就地控制,無集中監控管理環節,在實際使用過程中,室內機的溫度值設定,開機時間,開機數量隨意性比較大,其使用上的靈活性、方便性常常是以犧牲能耗為代價,從純節能角度講效果并不明顯。
2、VRV空調系統的集中控制
配置了獨立控制管理系統的控制方式,與目前VRV空調系統采用的控制方式相比較,增加了集中控制管理環節,可以在控制室內對遠端各組VRV空調系統進行監控管理,是一種比較完善的控制方式,但投資明顯增加。
對圖中所示的控制方案,可以根據用戶的使用規模、投資能力、管理要求進行組合配置。此方案的不足之處是與建筑物內的其它弱電系統無功能關聯,尤其在智能化建筑設計中,不利于弱電系統功能的綜合集成。
3、VRV空調系統的網關控制
由于VRV空調系統的室內機與室外機是一個閉環控制運行系統,且室外機始終處于侍服或運行狀態,以致于按照傳統方式設置的樓宇自控監控點顯得缺少實際意義,唯一能考慮的只是在其配電回路中設置監控節點,起到按時間程序設定開啟系統的功能,控制不必要的能源浪費。
經過對VRV空調系統控制產品的深入了解,發現相當多的VRV產品制造商都已相繼開發出了基于BACnet協議專用網關的接口設備,可以滿足將VRV空調系統納入建筑物樓宇自控系統中。
VRV末端設備的運行狀態是通過BACnet網關接口上傳信號至建筑物自控中心的BAS或BMS系統,自控中心經該網關接口下傳信號(如初始值設定、控制參數設定等)至末端設備,并對整個VRV空調系統實行系統管理。經對這二個系統的集成,在中央控制中心可以對VRV空調系統實現以下功能:
(1)室溫監視;
(2)溫控器狀態監視;
(3)壓縮機運轉狀態監視;
(4)室內風扇運轉狀態;
(5)空調機異常信息;
(6)ON/OFF控制和監視;
(7)溫度設定和監視;
(8)空調機模式設定和監視(制冷/制熱/風扇/自動);
(9)遙控器模式設定和監視;
(10)濾網信號監視和復位;
(11)風向等功能的控制與管理
三.VRV和多聯機的區別

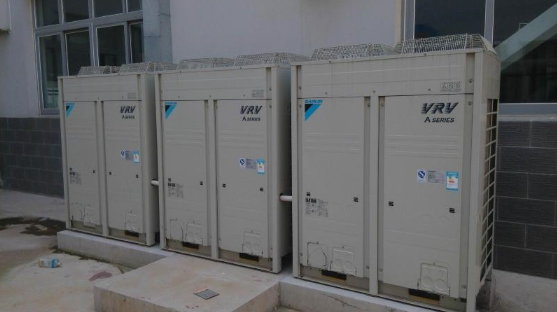

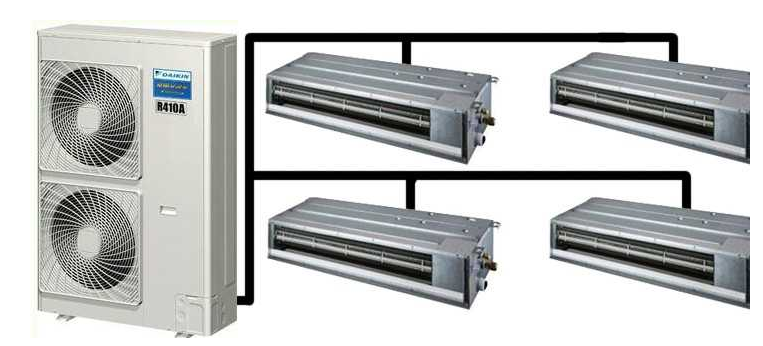

我們通過兩張圖片,從圖片分析VRV和多聯機的區別。
一、室內機連接臺數
多聯機:室外機貌似最大只有5匹,只能連接3-4臺室內機的。多聯機5匹以上的好像沒有了。
VRV空調系統:室外機單臺最大是22匹,可進行組合變成最大的66匹模塊機,最大能連接差不多66臺室內機。

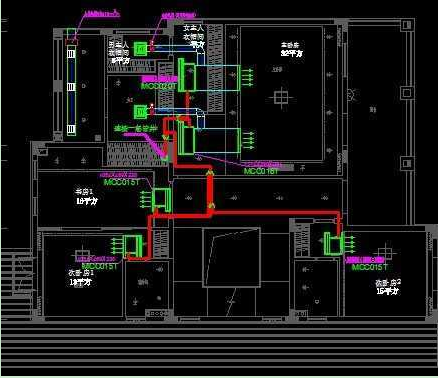

二、銅管和內機的連接方式
多聯機:有幾臺內機,就從外機處分出幾根銅管的,然后每根銅管對應一臺內機,這種連接方式冷媒的分布是不均勻的,制冷制熱效果也會不一樣,內機離室外機越近效果越好,越遠效果越差。多聯機銅管的單根配管長度是25米,最大配管長度和是70米,超過就不能安裝了。由于外機出的銅管焊點較多,日后故障隱患會大。
三、內機的形式
多聯機:多聯機一般都是連接普通的風管機的,內機形式選擇較少。(大金多聯機沒的選擇,全部都是套餐機捆綁形式銷售)
VRV空調系統:能夠和所有形式的內機相連接,掛壁式、風管機、嵌入式、天井機、落地式都是可以的,能夠自由進行搭配。
四、價格
多聯機:屬于低端機,價格便宜。
VRV空調系統:中高端機,比多聯機要貴,型號不同價格也不一樣。
