TJSmat DDC控制柜的基本介紹

   DDC控制柜是指可編程控制柜，控制柜指成套的控制柜,可實現電機,開關的控制的電氣柜。

   DDC綜合控制柜具有過載、短路、缺相保護等保護功能。它具有結構緊湊、工作穩定、功能齊全。可以根據實際控制規摸大小，進行組合，既可以實現單柜自動控制，也可以實現多柜通過工業以太網或工業現場總線網絡組成集散(DCS)控制系統。 DDC控制柜能適應各種大小規模的工業自動化控制場合。廣泛應用在電力、建筑、能源、管廊、照明等行業中。

   DDC控制柜可完成設備自動化和過程自動化控制，實現完美的網絡功能，性能穩定、可擴展、抗干擾強等特點，是現代工業的核心和靈魂。可以根據用戶需求量身設計DDC控制柜，滿足用戶要求，并可搭配人機界面觸摸屏，達到輕松操作的目的。設備更可與總線上位機 modbus、p-bus等通訊協議的數據傳輸;DDC控制器可通過以太網等實現的控制和監控。

   典型應用:智能照明、樓宇自控、能源管理、智慧城市等等機電一體化自動化控制類。

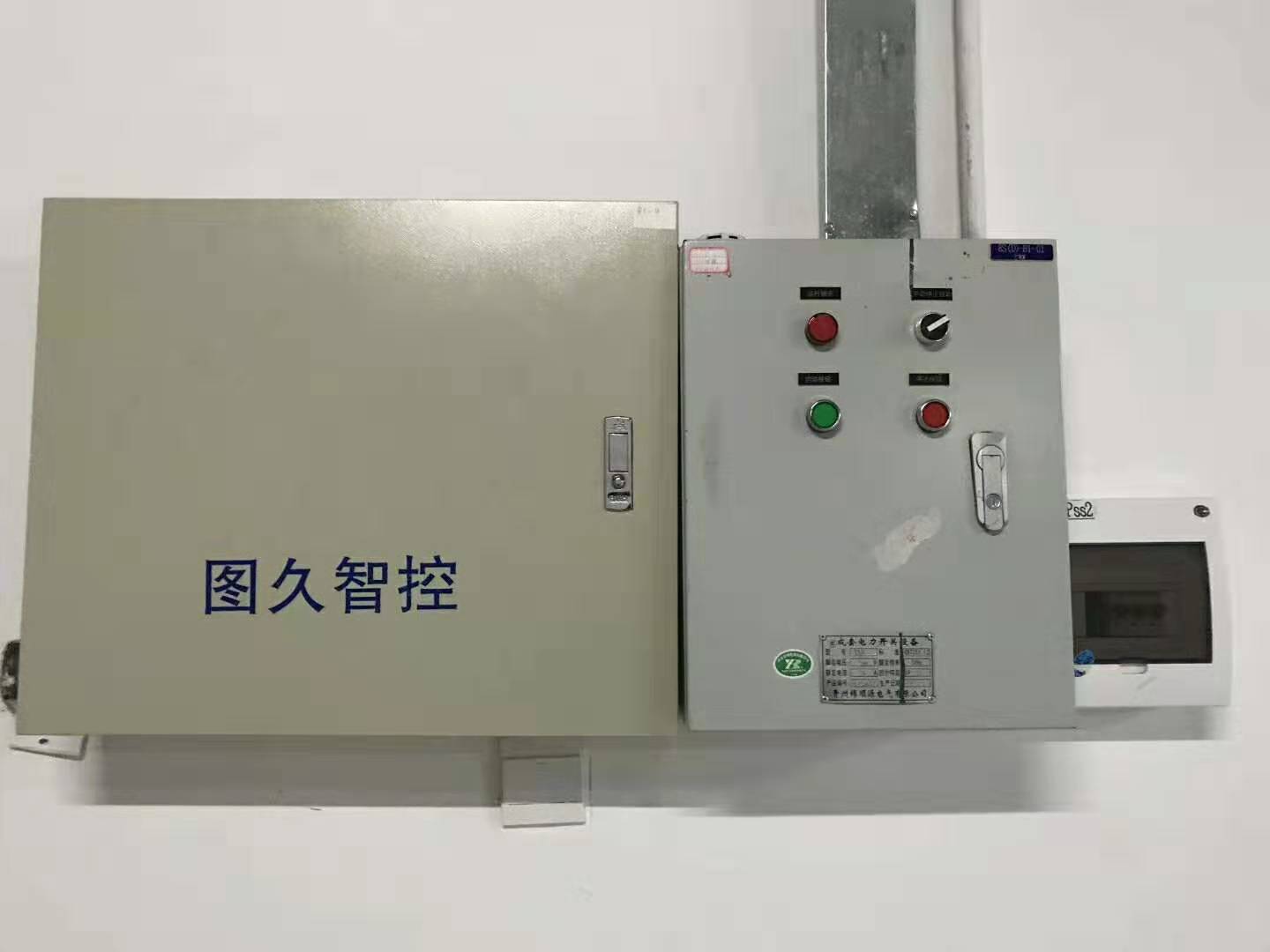

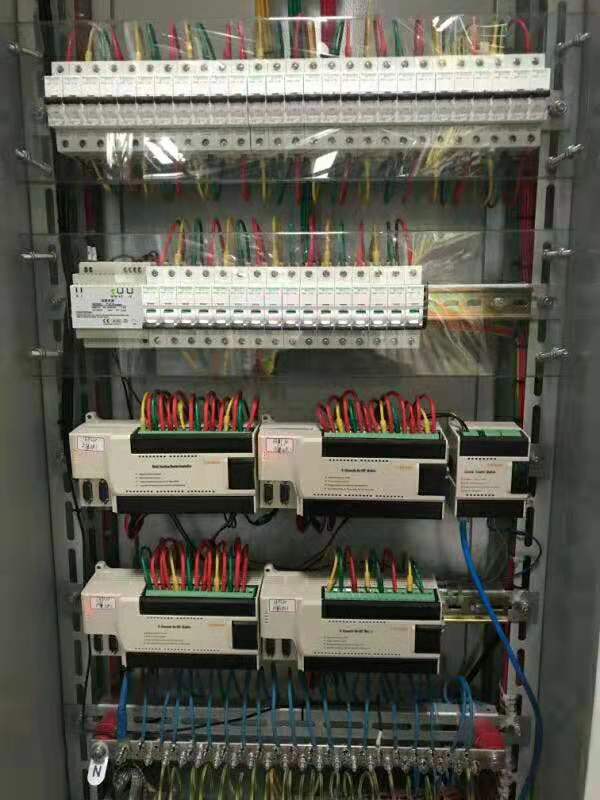

DDC控制柜一般包括以下六部分:

1、空氣開關

   一個總的空氣開關，這個是整個柜體的電源控制。相信每個柜子都必須要有的一個東西。

2、DDC控制器和模塊

   這個要根據工程需要選擇。打個比方如果工程小可以直接就是一個帶輸出的DDC控制 但如果工程比較大 可能就需要模塊、控制器，同時還可能需要冗余(也就是兩套交替使用)。

3、電源

   一個24VDC的開關電源，大多數的DDC都是自帶24VDC的電源，根據是否確實需要來定是否要這個開關電源。

4、繼電器

   一般DDC是可以直接將指令發到控制回路里，但也可能先由繼電器中轉。打個比方，如果你DDC的輸出口帶電是24VDC的，但是你的控制回路里畫的圖 需要DDC供的節點卻是220VAC的，那么你就必須在DDC輸出口加上一個繼電器，即指令發出時 繼電器動作，但后讓控制回路的節點接到繼電器的常開或常閉點上。也是根據情況選擇是否使用繼電器。

5、接線端子

   這個肯定是每個柜子都必不可少的東西 根據信號數量可以配置。如果只是一個單純的DDC控制柜 基本就是需要這些玩意，如果你的控制柜內還需要有其他的東西 就看情況增加。比方說你有可能要對某些現場的儀表或者小控制箱供電，可能你就得要增加空開數量。或者你要DDC接至上位機，可能就需要增加交換機什么的。視氣體情況或設計要求而定。

6、人機界面

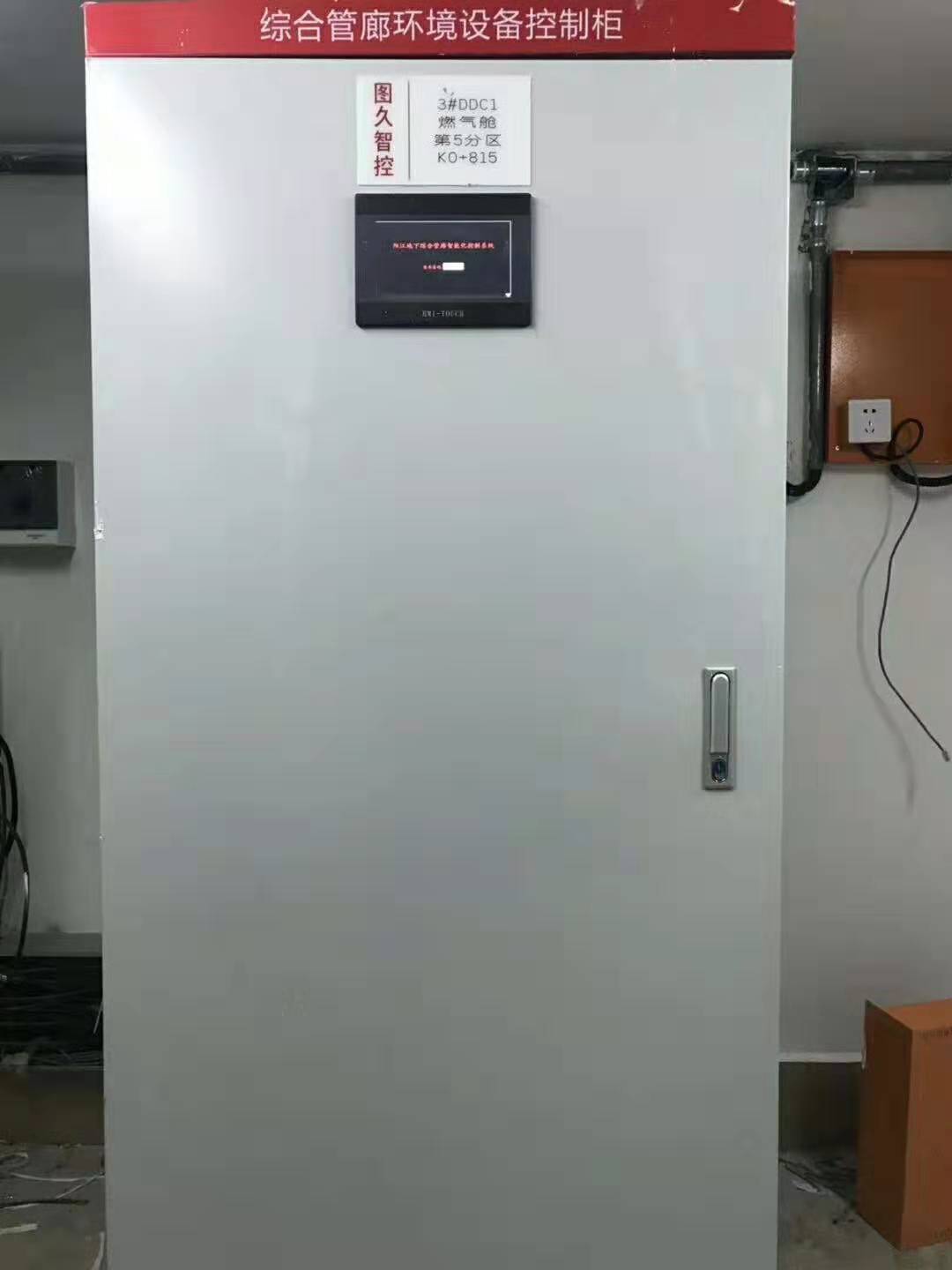

   人機界面一般是由HMI界面進行控制，一般安裝在箱體前側。通常應用在環保、管廊等操作性要求較高場所。

DDC控制柜元器件的安裝順序18個注意事項

元器件安裝

1、 所有元器件應按制造廠規定的安裝條件進行安裝。

2、組裝前首先看明圖紙及技術要求。

3、檢查產品型號、元器件型號、規格、數量等與圖紙是否相符。

4、 檢查元器件有無損壞。

5、必須按圖安裝 (如果有圖）。

6、元器件組裝順序應從板前視，由左至右，由上至下。

7、 同一型號產品應保證組裝一致性。

8、 面板、門板上的元件中心線的高度應符合規定。元件名稱 安裝高度：

9、組裝產品應符合以下條件：

①操作方便

　　元器件在操作時，不應受到空間的防礙，不應有觸及帶電體的可能。

②維修容易

　　能夠較方便地更換元器件及維修連線。 各種電氣元件和裝置的電氣間隙、爬電距離應符合4.4 條的規定。

③保證一、二次線的安裝距離。

10、 組裝所用緊固件及金屬零部件均應有防護層，對螺釘過孔、邊緣及表面的毛刺、尖鋒應

　　打磨平整后再涂敷導電膏。

11、對于螺栓的緊固應選擇適當?shù)墓ぞ撸坏闷茐木o固件的防護層，并注意相應的扭距。

12、主回路上面的元器件，一般電抗器，變壓器需要接地，斷路器不需要接地，下圖中為電

　　抗器接地。

13、對于發熱元件 (例如管形電阻、散熱片等) 的安裝應考慮其散熱情況，安裝距離應符合

　　元件規定。額定功率為75W 及以上的管形電阻器應橫裝，不得垂直地面豎向安裝。

14、所有電器元件及附件，均應固定安裝在支架或底板上，不得懸吊在電器及連線 上。

15、接線面每個元件的附近有標牌，標注應與圖紙相符。除元件本身附有供填寫的 標志牌外，標志牌不得固定在元件本體上。

16、標號應完整、清晰、牢固。標號粘貼位置應明確、醒目。

17、 安裝于面板、門板上的元件、其標號應粘貼于面板及門板背面元件下方，如下方無位置時可貼于左方，但粘貼位置盡可能一致。

18、 保護接地連續性

　　保護接地連續性利用有效接線來保證。
